10.3 Bar Graphs

            PROGRAM EX10_1
            DIMENSION X(9),Y(9),Y1(9),Y2(9),Y3(9)
            CHARACTER*60 CTIT,CBUF*24

            DATA  X/1.,2.,3.,4.,5.,6.,7.,8.,9./ Y/9*0./
           *     Y1/1.,1.5,2.5,1.3,2.0,1.2,0.7,1.4,1.1/
           *     Y2/2.,2.7,3.5,2.1,3.2,1.9,2.0,2.3,1.8/
           *     Y3/4.,3.5,4.5,3.7,4.,2.9,3.0,3.2,2.6/

            NYA=2700
            CTIT='Bar Graphs (BARS)'

            CALL SETPAG('DA4P')
            CALL DISINI
            CALL PAGERA
            CALL COMPLX
            CALL TICKS(1,'X')
            CALL INTAX
            CALL AXSLEN(1600,700)
            CALL TITLIN(CTIT,3)

            CALL LEGINI(CBUF,3,8)
            CALL LEGLIN(CBUF,'FIRST',1)
            CALL LEGLIN(CBUF,'SECOND',2)
            CALL LEGLIN(CBUF,'THIRD',3)
            CALL LEGTIT(' ')

            CALL SHDPAT(5)
            DO I=1,3
              IF(I.GT.1) CALL LABELS('NONE','X')
              CALL AXSPOS(300,NYA-(I-1)*800)

              CALL GRAF(0.,10.,0.,1.,0.,5.,0.,1.)

              IF(I.EQ.1) THEN
                CALL BARGRP(3,0.15)
                CALL BARS(X,Y,Y1,9)
                CALL BARS(X,Y,Y2,9)
                CALL BARS(X,Y,Y3,9)
                CALL RESET('BARGRP')
              ELSE IF(I.EQ.2) THEN
                CALL HEIGHT(30)
                CALL LABELS('DELTA','BARS')
                CALL LABPOS('CENTER','BARS')
                CALL BARS(X,Y,Y1,9)
                CALL BARS(X,Y1,Y2,9)
                CALL BARS(X,Y2,Y3,9)
                CALL HEIGHT(36)
              ELSE IF(I.EQ.3) THEN
                CALL LABELS('SECOND','BARS')
                CALL LABPOS('OUTSIDE','BARS')
                CALL BARS(X,Y,Y1,9)
              END IF

              IF(I.NE.3) CALL LEGEND(CBUF,7)

              IF(I.EQ.3) THEN
                CALL HEIGHT(50)
                CALL TITLE
              END IF

              CALL ENDGRF
            END DO

            CALL DISFIN
            END

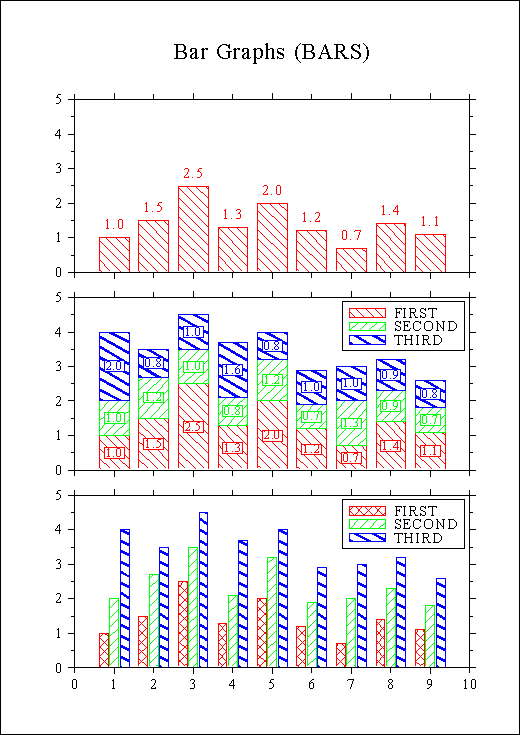

Figure 10.1: Bar Graphs
